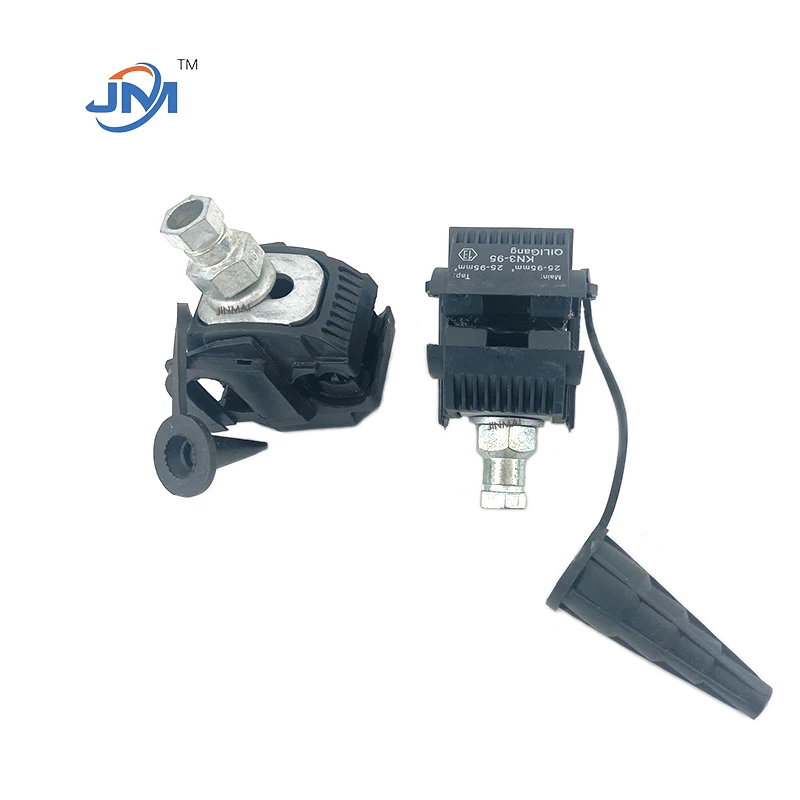

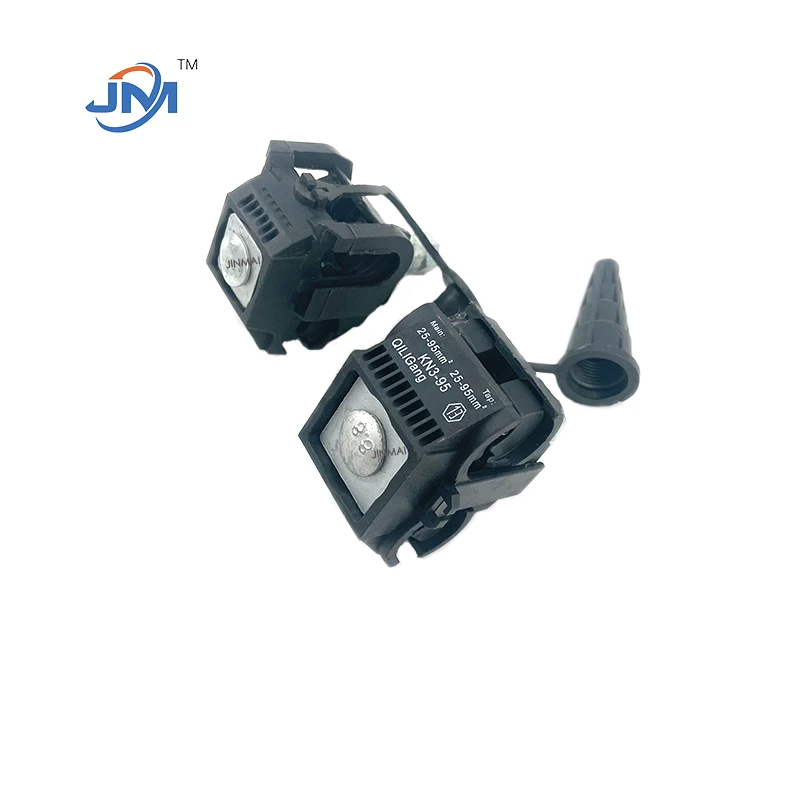

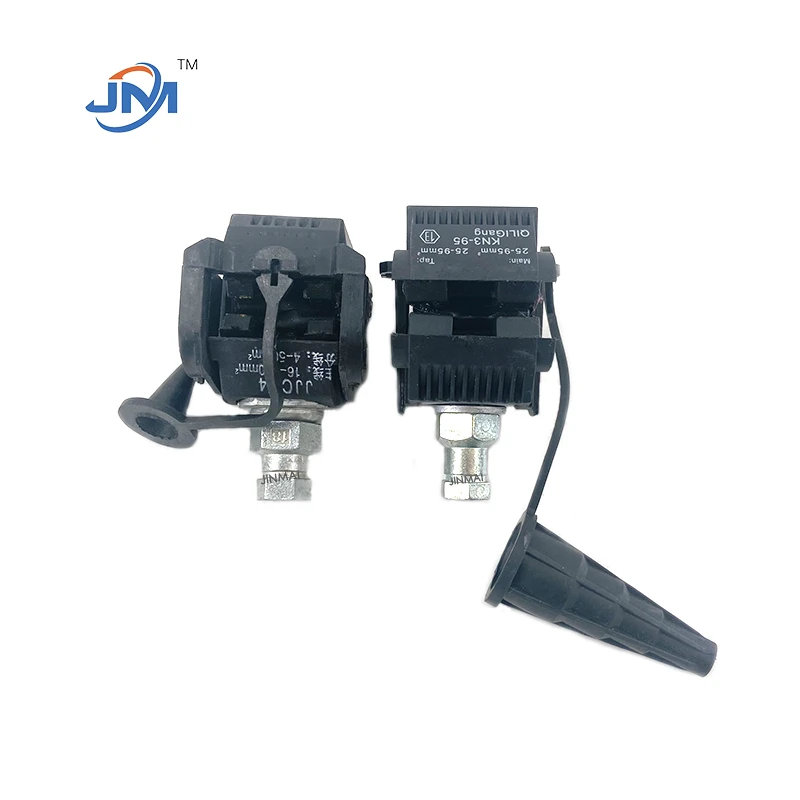

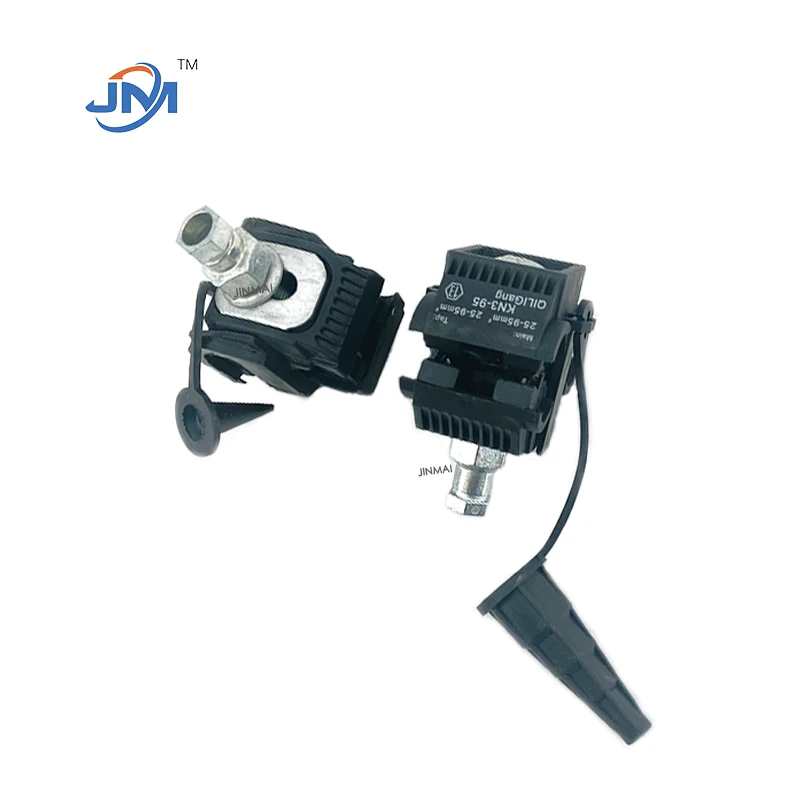

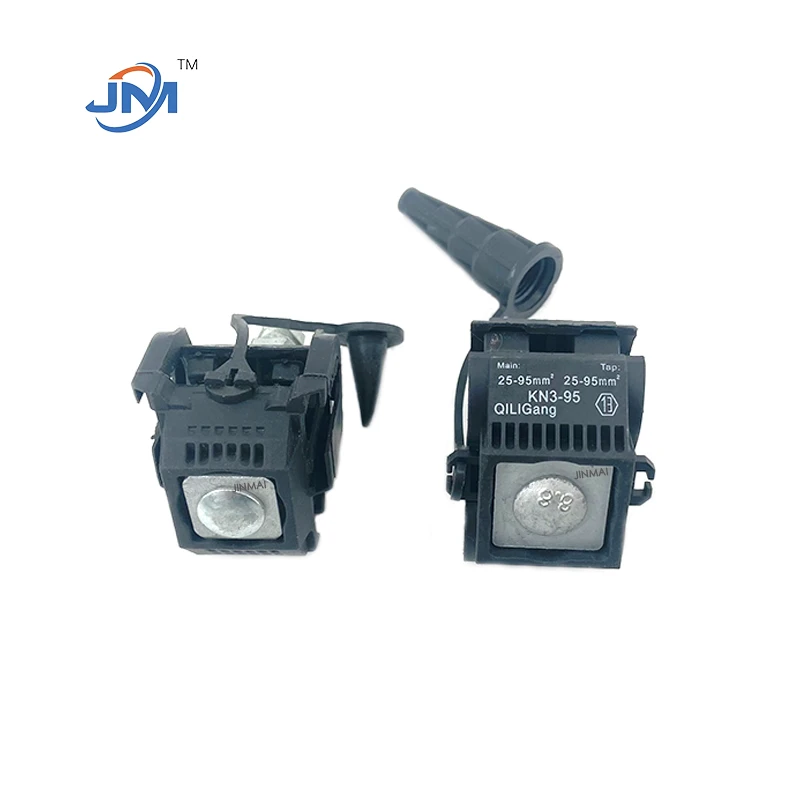

Genomträngande trådklämma

Klämstrukturen för punkteringstråden består huvudsakligen av ett förstärkt skal, ett punkteringsblad, en tätningspackning, vattentätt silikonfett, en hög-hållfast bult, en vridmomentmutter och ett kabelanslutningslock.

Drag

Helt isolerat skal: hög säkerhet.
Lågt elektriskt kontaktmotstånd: säkerställ god elektrisk anslutning.
Brett utbud av applikationer: lämplig för koppar-aluminiumdockning och koppar-aluminiumövergång, samt anslutning av ledningar med olika-tvärsnitt.
Vattentät och korrosionsbeständig-: lång livslängd.
Enkel installation: du behöver inte strippa trådens isoleringsskikt, använd trådklämmans vassa taggar för att direkt sticka hål på trådens isoleringsskikt och bita ihop trådkroppen, och använd vridmomentbultar, som inte styrs av mänskliga faktorer.

Installationsmetod för enkel-isolerad håltrådsklämma

- Justera klämmuttern för håltråden till lämplig position och för in grenledningen helt i grenledningslocket.
- Infoga huvudraden. Om huvudledningen har två lager isolering måste en viss längd på den yttre isoleringen skalas av vid anslutningsläget.
- Placera huvudgrenledningen i lämplig position och håll den parallell. Dra först åt muttern för hand för att fixera trådklämman.
- Använd en hylsnyckel av motsvarande storlek för att dra åt muttern jämnt tills toppen går av och faller av och installationen är klar.

Arbetsprincip

När kabeln behöver förgrenas eller anslutas, sätt in kabelförgreningsterminalen i den vattentäta anslutningskåpans hylsa, bestäm huvudledningens förgreningsposition och dra åt momentmuttern på trådklämman med en hylsnyckel. Under denna process kommer kontaktbladet att tränga igenom kabelisoleringsskiktet och komma i kontakt med ledaren, tätningsringen pressar kabeln runt den punkterade positionen och silikonfettet i skalet rinner över. När vridmomentet når det inställda värdet, faller muttermomentmekanismen av, huvudledningen och grenledningen är anslutna, och den vattentäta prestandan och den elektriska effekten uppfyller de parametrar som krävs av standarden.

Ansökningsfält

Genomträngande trådklämmor används i stor utsträckning för att bygga kraftdistributionssystem, isolerad kabelförgreningsanslutning, låg-luftisolerad kabelanslutning, låg-isolerad hushållskabelförgreningsanslutning, gatubelysningssystem etc., som kräver brand-eller flam-kabelförgreningsanslutning.
